Einbaubeispiele
Einbaubeispiele von Luftfiltern in Straßentunneln
Der Einbau von Luftfiltern in Straßentunneln hängt stark von den örtlichen Gegebenheiten ab. Ob als Bypass in einem Tunnelnebenraum, in der Tunneldecke oder in einem separaten Gebäude – FILTRONtec steht Ihnen bei der Planung zur Seite, um die technisch und wirtschaftlich beste Lösung für Ihren Anwendungsfall zu finden.
Einbau als Bypass

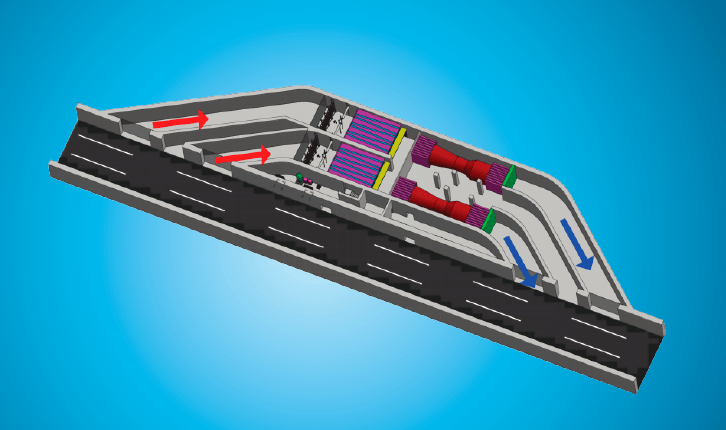

Bei dieser Variante wird die Filteranlage in einem Raum neben der Fahrbahn installiert. Die kontaminierte Tunnelluft wird über seitliche Öffnungen, welche mit Gittern gesichert sind, in der Tunnelwand abgesaugt. Nach der Filterung wird die gereinigte Luft entweder zurück in den Fahrbahnbereich geführt oder nach außen abgeleitet.
Deckeneinbau

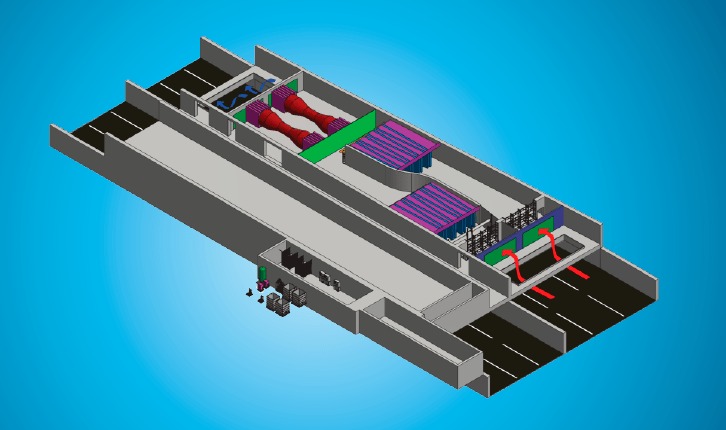

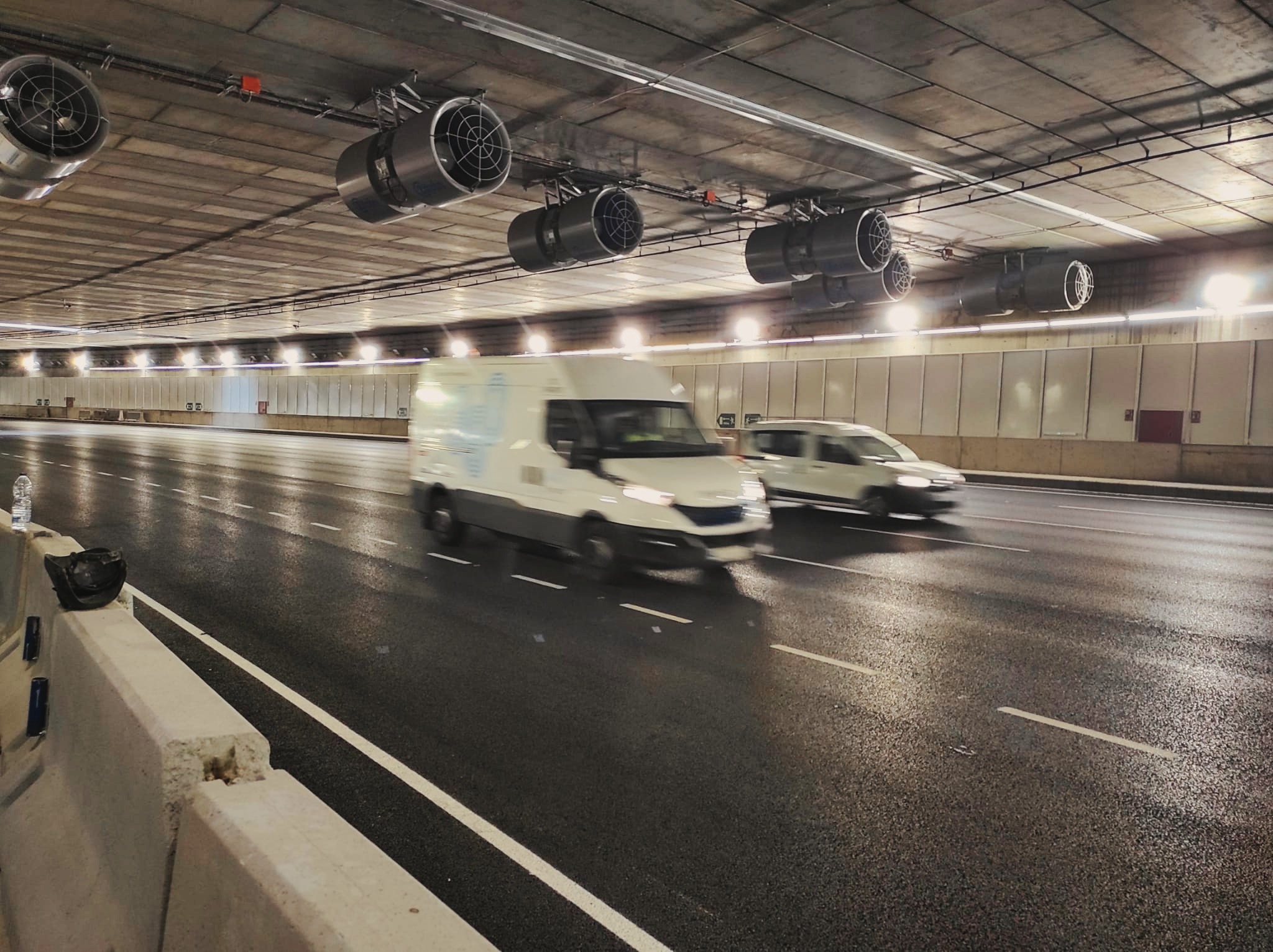

Beim Deckeneinbau befinden sich die Filter auf einer Zwischendecke im oberen Bereich der Tunnelröhre. Die verschmutzte Luft wird nach oben abgesaugt, gefiltert und anschließend wieder in den Fahrbahnbereich oder nach außen in die Umgebung abgegeben. Diese Variante eignet sich besonders für Tunnel mit kreisförmigem oder ovalem Querschnitt.
Einbau in einem separaten Filtergebäude

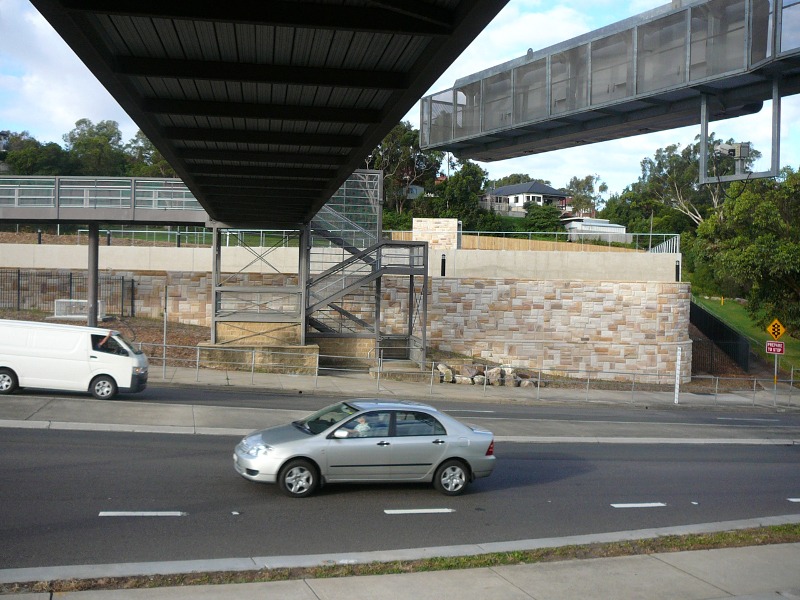

Ist ein Einbau direkt im Tunnel nicht möglich, kann die Filteranlage in einem separaten Gebäude nahe dem Tunnel installiert werden. Die Tunnelluft wird über einen Kanal zum Filtergebäude geleitet. Nach der Reinigung kann die Luft entweder zurück in den Tunnel geführt oder nach außen abgegeben werden. Ein praktisches Beispiel hierfür ist die FILTRONtec-Filteranlage im M5East Tunnel in Sydney.
Luftfilter mit zuschaltbarem Gasfilter

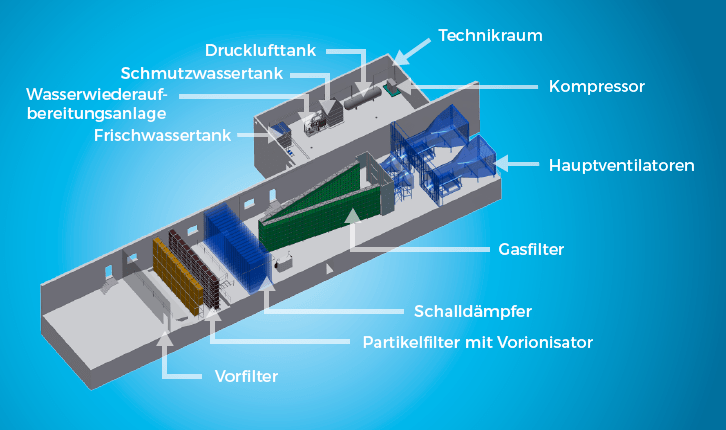

Die Konzentrationen von Feinstaub und Stickstoffdioxid in der Luft können über den Tag stark schwanken. FILTRONtec hat deshalb ein Anlagenkonzept entwickelt, bei dem der Gasfilter bei laufendem Betrieb des Feinstaubfilters je nach Stickstoffkonzentration zu- oder abgeschaltet werden kann. So lassen sich die Betriebskosten erheblich senken.
Nachrüstung bestehender Tunnel
Falls die räumlichen Voraussetzungen gegeben sind, können die Feinstaubfilter auch in bestehende Tunnel nachgerüstet werden. Mit einer Bautiefe von nur 1,60 m und einem modularen Aufbau lassen sich die Filter an jeden Raumquerschnitt anpassen. Dank des geringen Druckverlusts von nur 50 Pascal sind keine Änderungen an den Abluftventilatoren erforderlich.
